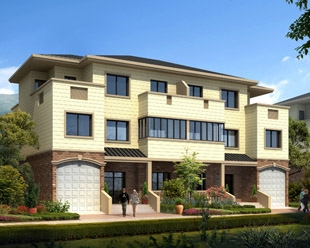

![[永云別墅]AT057經典大氣雙拼三層帶閣樓別墅設計圖紙21m×13m](http://m.fcgnp.cn/images/goods/20150928/803cd8650f07712b.jpg)
本套圖紙有施工圖39張，效果圖1張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，可貨到付款
別墅開間21米 x 進深12.7米，占地面積258.1平方，三層雙拼兄弟款別墅，建筑總面積：635平米（不含入戶平臺、陽臺、露臺），總高12.748米，建筑結構：磚混結構；
圖紙包括：建筑設計說明、建筑材料與構造表、架空層平面圖、一層平面圖、二層平面圖、三層平面圖、閣樓層平面圖、屋面層平面圖、前立面圖、后立面圖、左側立面圖、右側立面圖、1-1建筑剖面圖、2-2建筑剖面圖、樓梯平面詳圖、樓梯剖面圖、建筑節點詳圖；給排水設計說明及圖例、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、廚衛給排水詳圖、給排水系統圖、電氣設計說明、電氣設備材料表、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、配電系統圖、弱電系統圖、配電干線系統圖、屋頂防雷平面圖、接地平面圖、等電位聯結做法、效果圖等。
設計功能：請參照平面戶型圖。
效果圖與部分CAD施工圖展示：
效果圖與部分CAD施工圖展示：
閣樓層平面圖（下）
溫馨提示：本站圖紙如果用于建造房屋，為保證圖紙和實際地質情況相吻合，以及建造安全，避免因為直接使用圖紙問題造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
如本站沒有合適的圖紙，可按照您的要求來進行設計；本團隊擁有資深設計師，設計經驗豐富，質量保證，價格從優！
詳細參數
| 圖紙屬性 | |
| 建筑層數 | 三層 |
|---|---|
| 結構形式 | 磚混結構 |
| 開間尺寸 | 21.00米 |
| 進深尺寸 | 12.70米 |
| 占地面積 | 258㎡ |
| 建筑面積 | 635㎡ |
| 建筑風格 | 現代風格 |
| 估算造價 | 約80萬 |
